Светодиодные модули и кабинеты

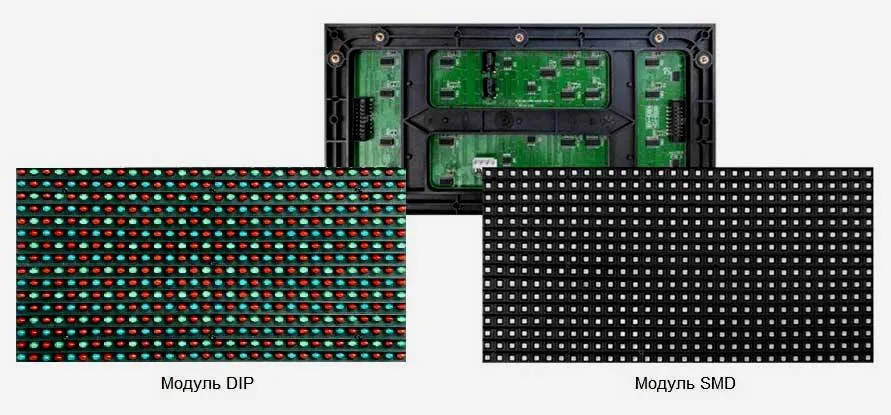

В состав светодиодных экранов входят модули и кабинеты. Модули представляют собой плату, на лицевой стороне которой помещаются светодиоды, а на тыльной – электронные элементы. Модули могут иметь самые разные размеры. Производители выпускают варианты и 130*65 мм, и 256*256 мм. Каждый модуль состоит из целого ряда компонентов:

• светодиодной маски

Она предотвращает воздействие солнечных лучей и позволяет добиться целостности экрана.

• светодиодов

Эти крошечные полупроводниковые приборы пропускают через себя электричество, в результате чего и создается изображение.

• монтажной платы

Светодиоды устанавливаются в специальные ячейки, которые и называются монтажной платой. В основе их размещения лежит определенная конфигурация. Если используется конфигурация DIP, светодиоды устанавливаются в плату по отдельности. Если же SMD, то группами, позволяющими образовать пиксели.

Кабинеты

Кабинетом называют герметичный корпус, на лицевой стороне которого размещаются светодиодные модули. Внутри этого компонента экрана находятся блоки питания и охлаждения, принимающая карта. Каждый кабинет – самостоятельная единица монитора, поэтому работает он независимо от других. Размеры кабинета напрямую зависят от размеров модулей, использованных для его создания, и их количества. Чем больше модулей максимального размера, тем больше получится конструкция. Если на экран было установлено 36 модулей с размерами 160*160 мм, то один кабинет будет равен 960*960 мм.

Чтобы собрать из нескольких кабинетов единую конструкцию, на их боковых сторонах устанавливают специальные замки. Благодаря им удается максимально точно и аккуратно соединять кабинеты, не теряя ни одного шага пикселя. Оценить удобство замков могут те, кто часто перевозит экран с места на место. Современная система позволяет быстро и без особых усилий как собирать, так и разбирать экраны больших размеров.

Каждый кабинет защищен от внешних повреждений. Насколько он устойчив к механическим и прочим воздействиям, можно узнать по классу его IP защиты. Класс обозначается двумя цифрами: первая показывает устойчивость кабинета к твердым материалам и предметам, вторая – устойчивость к жидкостям. Если вместо первой цифры используется X, значит, конструкция не защищена от воздействия твердых материалов и предметов. Выбирая видеоэкран для улицы, уделите внимание классу защиты от влаги. Оптимальные классы от 2 до 5.
